HL7 FHIR payload Patiënttoestemmingsbericht

Het bericht

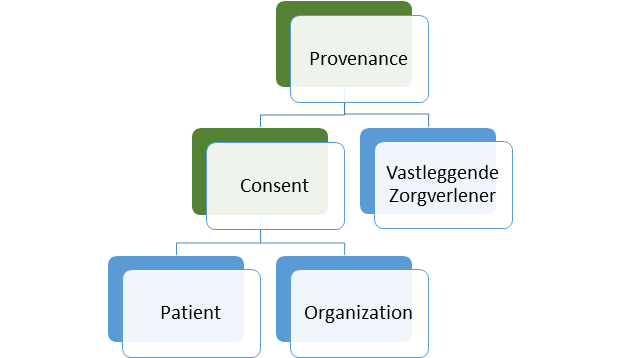

De payload van het bericht is een set FHIR resources, samengevoegd in een Bundle. De set bestaat uit een Provenance resource, waarin de registratie van die toestemming is beschreven en een Consent resource, waarin de feitelijke toestemming is beschreven. De resources worden met referenties aan elkaar gekoppeld. Als een boom ziet het bericht er als volgt uit:



Gebruik Reference

Op de plaats van … … komt de resourcetype waarnaar verwezen wordt. Het is herkenbaar als een resource type, doordat het begint met een hoofdletter.

Op de plaats van [GUID] komt een unieke identificatie (aanbevolen wordt om daar een GUID neer te zetten), waarnaar op een andere plek verwezen kan worden, d.m.v. een referentie. Bv.

<reference value="urn:uuid:[GUID]"/>

Binnen het bericht wordt hier veel gebruik van gemaakt. Alle referenties naar een (andere) resource worden op deze manier gedaan. Het is mogelijk om van meerdere plaatsen dezelfde referentie te gebruiken.

Dit is een van de grote voordelen van het werken met FHIR, het is niet nodig om data te herhalen. Je kan op een eenvoudige manier verwijzen naar een resource.

Voor de beschrijvingen en uitwerkingen van de payload, zie [IP MITZ AN].
